teoria cables de red

  • Cat 5 esta categoría no está actualmente reconocida por TIA/EIA, aunque todavía los podemos encontrar en instalaciones. Se usa en redes fast ethernet, hasta 100 Mbps y están diseñados para transmisión a frecuencias de hasta 100 MHz.
  • Cat 5e es la más común en estos momentos, aunque paulatinamente sustituida por la siguiente. Está definido en TIA/EIA-568-B y soporta velocidades gigabit ethernet de 1000 Mbps. Está diseñado para transmisión a frecuencias de 100MHz, pero puede superarlos.
  • Cat 6 definida en TIA/EIA-568-B y usado en redes gigabit ethernet a 1000 Mbps. Han sido diseñados para transmisión a frecuencias de hasta 250 MHz.
  • Cat 6a es un paso más allá usado en redes 10 gigabit ethernet o 10000 Mbps. Funcionan a frecuencias de hasta 500 MHz.
8p- significa 8 posiciones.

8c- significa 8 contactos.
UTP--unshielded twisted pair. Cable de par trenzado sin protección
STP-- shielded twisted pair. Cable de par trenzado protegido.

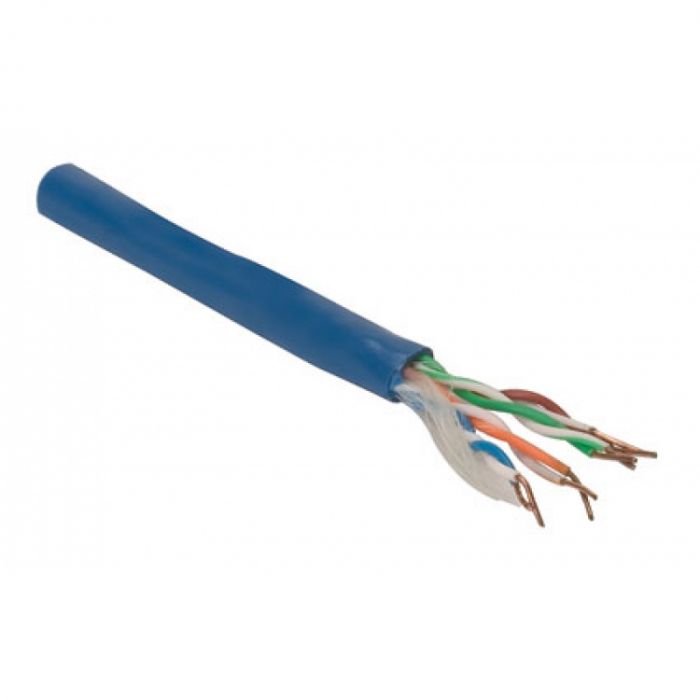

Resultado de imagen de utp cable
cable stp categoría 6

Resultado de imagen de stp cable
